卖点
- 适用胶类产品
专利

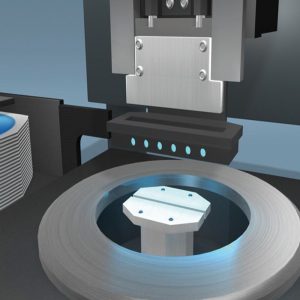

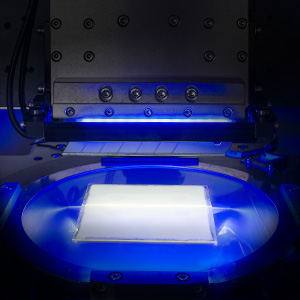

压制机构灯源机构裂片模式
机台优势
- 自动搜寻晶圆边界
- 增设未断侦测影像功能
- 使用先进图像处理系统
作业方式
将贴附在铁环上的产品，由卡匣自动放置到切胶机工作台上，在影像系统自动调整雷割线左右水平、Y 轴与刀轴线位置、搜寻产品边界后，根据该工作物品种参数做切割的动作 ( X 及 Y 方向 )，裂片完成后由操作者将工作物取下。
设备规格
| 设备尺寸 | 950 mm × 913 mm × 1800 mm ( Ｗ×Ｄ×Ｈ ) |
|---|---|
| 设备重量 | 470 kg |
| 电源ＡＣ | 1 Ø 220 V ∕ 4.5 A |
| 空气源 | 5 Kgf ∕ cm2 ( 6 Ø Tube ) |
设备应用范围
| 晶圆尺寸 | 4寸 × 4寸 MAX ; Pitch 0.5~2.0 mm |
|---|---|
| 晶粒尺寸 | 无 |
| 雷切深度 | 无 |
| 铁环尺寸 | 6寸 Flat Ring (内径 Ø194 mm；外径 Ø228 mm ;ｔ＝ 1.0~1.3 mm) |
机台特性
Y 轴自动对位
可设定每刀自动对位或任意刀数对位一次
Θ 轴校正 + Y 轴对位
可设定每刀自动执行或任意刀数执行一次
手动模式
本机亦可执行手动切割及补切作业
水平调整
自动裂片起始水平调整，皆经重复确认确保水平无误
*网站信息仅供参考，实际设备规格依双方交易中规格书载明内容为主。
