卖点
- SECS / GEM 功能
- 全自动晶圆贴膜
- 胶带消耗最小化
机台优势
- 采用 UV-LED 灯组，无臭氧污染
- Loading / Unloading 卡匣数量多
- 双屏幕方便操作
- 重要统计数据可图表化
作业方式
操作人员将 6寸晶圆卡匣（Loading）、晶圆出料卡匣（Unloading）、及各膜料放至预定位置后开始作业。

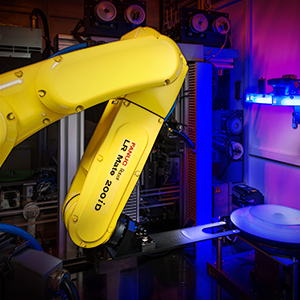

- 步骤一：利用机械手臂，将 6寸晶圆从卡匣（Loading）取出，经中心对位（Alignment）及正反面判读后，再放置于晶圆吸附平台上。

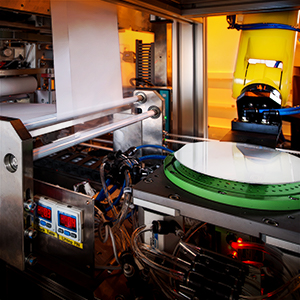

- 步骤二：晶圆吸附平台移至胶膜贴合位，利用贴膜滚轮将胶膜贴至晶圆上。
- 步骤三：切割刀下降至预定位置，旋转刀具切割膜料，切割完成后上升。
- 步骤四：移载台移回至取片位。
- 步骤五：出料取片手臂机构将晶圆从移载台取至 UV-LED 灯机构位进行照射。
- 步骤六：完成 UV 照射后，出料取片手臂机构再将成品取回，放至晶圆出料卡匣（Unloading），完成。

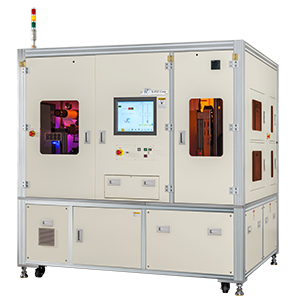

设备规格
| 设备尺寸 | 2150 mm × 1600 mm × 2530 mm ( Ｗ×Ｄ×Ｈ ) |
|---|---|
| 设备重量 | 2500 kg |
| 电源ＡＣ | 工作电压：415 ( 3 phase ) / 240 ( 1 phase ) Volt. (V)
厂房安全电流：60 A |
| 空气源 | Air Pressure 0.8 MPa
Air Tube Diameter Ø 12 mm |
设备应用范围
| 晶圆尺寸 | 6寸 |
|---|---|
| 晶粒尺寸 | – |
| 雷切深度 | – |
| 铁环尺寸 | – |
| 膜料尺寸 | 宽 180~250 mm × 长 100 M |
机台特性
全自动作业
全自动快速生产
发挥胶膜黏性
充分发挥胶膜黏着特性
快速抽换膜料
快速抽换膜料和更换废料卷轴
条码读取
每片贴合作业可搭配条码读取功能，以利生产纪录
贴合物受力均匀
压合面受力均匀
膜料依晶圆外型切割
晶圆贴膜站会依据晶圆外径尺寸，切割符合其形状之膜料作贴合
Aligner 辨识贴合物之正反面
使用自动手臂与 Aligner 辨识与翻转晶圆与贴合物之正反面，并自动旋转至正确贴合位置
*网站信息仅供参考，实际设备规格依双方交易中规格书载明内容为主。
